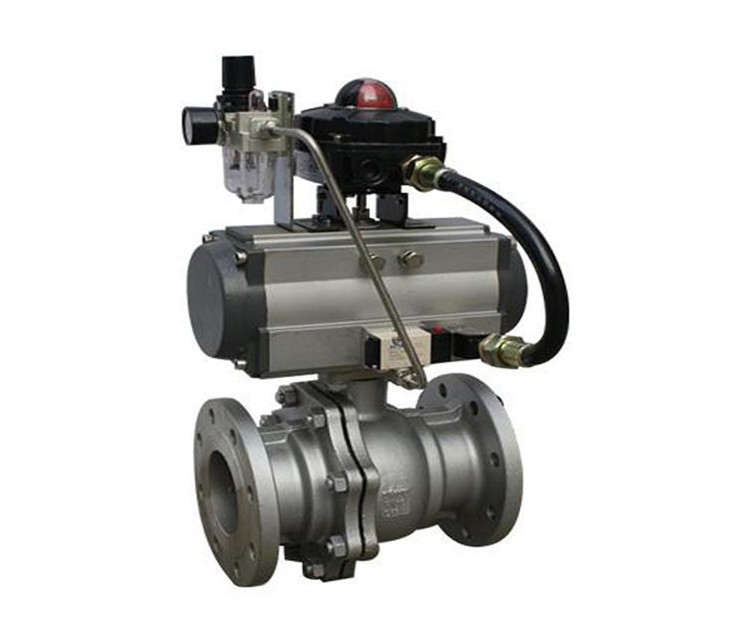

氣動防爆球閥
產品名稱：氣動防爆球閥 所屬系列：氣動球閥 規格型號：Q641、Q647 公稱壓力：16、25bar 更高壓力需注明 適用氣源：0.4～0.7MPa 閥體材質：碳鋼（C）、不銹鋼（P4、P6） 執行器形式：AT、GT、AW、G型
詳細介紹
氣動防爆球閥中的球體密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。電動防爆球閥順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。
設計標準：
1、氣動防爆球閥設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、氣動防爆球法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、電動防爆球閥結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、氣動防爆球閥檢驗主試驗：JB/T 9092、API 598。
氣動球閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構＆#160;
氣動球閥性能規范：
| 公稱通徑mm | DN15-DN300 | |||
| 材料代號 | C | P | R | |
| 主要零件 | 閥 體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 球 體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 閥 桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 密封圈 | 增強聚四氟乙烯 對位聚苯 | |||
| 填 料 | 聚四氟乙烯 柔性石墨 | |||
| 適用工況 | 適用介質 | 蒸汽、水、油品 | 硝酸類 | 醋酸類 |
| 適用溫度 | -28℃ - 300℃ | |||
| 執行器 | 型 號 | DA/SR系列、GTD/GTE系列、QGSY系列等 | ||
| 氣源壓力 | 0.4-0.7MPa | |||
| 試驗壓力 （Mpa） | 公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | |||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||
