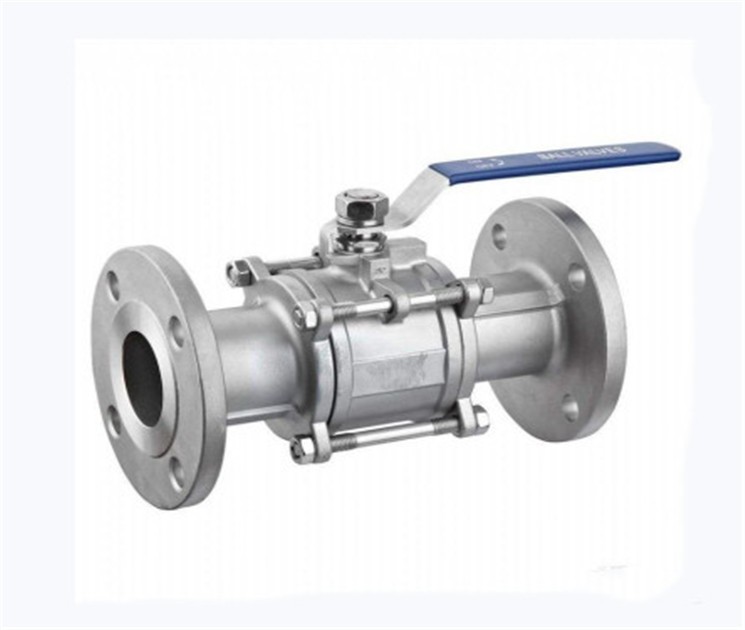

Q41F三片式法蘭球閥
  • Q41F三片式法蘭球閥

Q41F三片式法蘭球閥密封可靠,結構簡單,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維護

詳細介紹

Q41F三片式法蘭球閥密封可靠,結構簡單,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維護,適用于水、溶劑、油品、氣體、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等,在各行業得到廣泛的應用。閥體可以是整體的,也可以是組合式的。

【產品介紹】:

Q41F三片式法蘭球閥閥座采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。閥體鑄造采用臺灣引進的先進工藝,結構合理、造型美觀。驅動方式:手動、電動、氣動??稍O置90°開關定位機構,根據需要加鎖以防止誤操作。

【工作原理】:

Q41F三片式法蘭球閥是由三段閥體,中間配用螺栓鎖定而成。具有旋轉90度的動作,旋塞體為球體,有圓形通孔或通道通過其軸線。在管路中主要用來做切斷、分配和改變介質的流動方向,它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。最適宜做開關、切斷閥使用。

三片式法蘭球閥產品特點

1 由三部分組成,便于后期維護與更換。

2先進的硅溶膠工藝,結構合理、造型美觀。

3閥座采用彈性密封結構,開關省力,輕巧,密封性能良好。

4 閥桿采用有倒密封下裝式結構,閥桿不會因為內部受壓飛出,確保安全性。

三片式法蘭球閥適用介質:水、油、氣及某些腐蝕性液體(W.O.G)用穩定范圍:-20~232℃~350℃公稱壓力:1.6-4.0MPa

三片式法蘭球閥適用于PN1.0~4.0MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用于截斷或接通管路中的介質。 選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

三片式法蘭球閥主要零件材

序號NO

零件名稱Part name

材質material

不銹鋼Stainless stee

碳鋼Carbon steel

1

螺栓Bolt

不銹鋼SS304

碳鋼Carbon steel

2

彈簧墊圈Washer

不銹鋼SS304

不銹鋼SS304

3

螺母Nut

不銹鋼SS304

碳鋼Carbon steel

4

閥蓋Cap

不銹鋼CF8/CF8M

碳鋼WCB

5

閥體Body

不銹鋼CF8/CF8M

碳鋼WCB

6

球體Ball

不銹鋼CF8

不銹鋼CF8

7

密封圈Joint ring

聚四氟乙稀PTFE

聚四氟乙稀PTFE

8

閥桿Stem

不銹鋼SS316

不銹鋼SS304

9

填料Stem packing

聚四氟乙稀PTFE

聚四氟乙稀PTFE

10

壓緊螺母Gland nut

不銹鋼SS304

不銹鋼SS304

11

彈簧墊圈Washer

不銹鋼SS304

不銹鋼SS304

12

螺母Nut

不銹鋼SS304

不銹鋼SS304

13

手柄Handle

不銹鋼SS304

不銹鋼SS304

三片式法蘭球閥主要尺寸 單位:mm

圖片關鍵詞圖片關鍵詞
